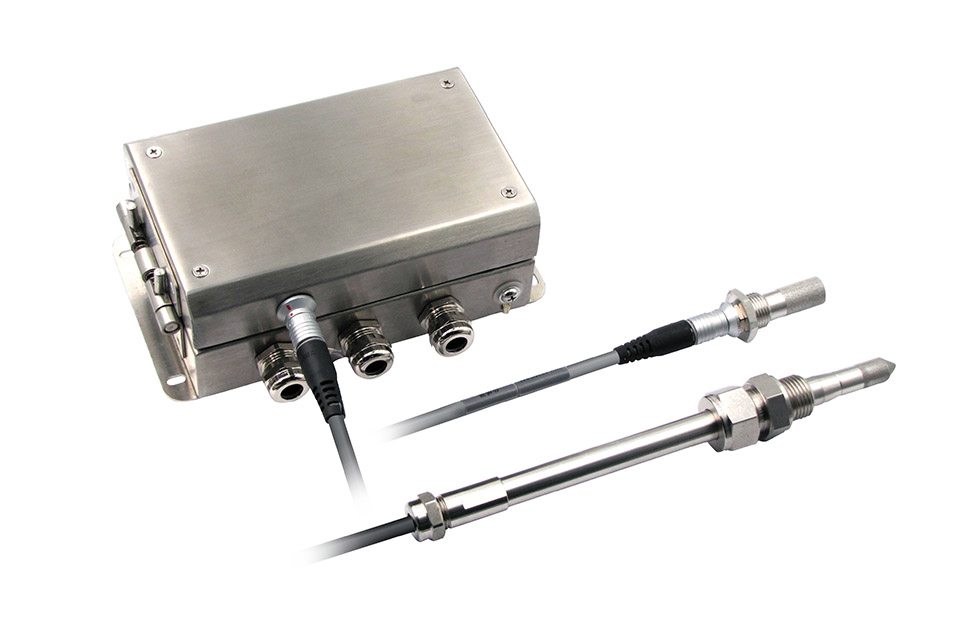

WGTH-310N 核工业 K3 级苛刻环境(红区)温湿度变送器

核电站或核动力装置利用核反应堆的原子核裂变反应产生热能,加热水后产生过热蒸汽,过热蒸汽推动汽轮机旋转,热能转化为机械能,然后汽轮机带动发电机旋转,将机械能转变成电能。

在此过程中,核岛的高温高压蒸汽管道焊接接缝处的蒸汽泄漏在线监测是确保核电站运行安全的重要保障,而温湿度传感器是非常直接又理想的监测方案,其具有响应快、精度高、安装便捷、易于维护等显著优势。

      WGTH-310N核工业K3级苛刻环境(红区)温湿度变送器就是专门针对该领域的应用而开发的,其最长可达100m分体线缆的探头,可以安装在严苛辐照环境的红区,变送器可安装在辐照环境黄区。另外,这款产品通过了包括辐照、抗震、环境等核级型式试验,可以满足绝大多数核电站和温湿度相关的监测需求。



技术特点

输出信号:两路4~20mA、RS485、继电器开关量

   输出参数:温度、相对湿度、露点、霜点、湿球温度、焓值、水蒸气分压力、混合比、绝对湿度、油中微水

外壳材质:316不锈钢

结构特点:上下壳可拆卸铰链设计

型式试验:核级型式试验

组态软件:CONG-01可视化上位机组态软件

自检功能:探头加热自检

探头耐压:20Bar可水浸

探头结构:推拉自锁航空插头

辐照剂量:变送器0.35kGy累积γ辐照剂量黄区

                  探头及线缆42kGy累积γ辐照剂量红区

探头线缆:最长可达100m

测量技术:长线缆大噪声背景下的小电容信号处理


典型应用

核电站核岛区高温蒸汽泄漏监测

核废料露点参数监测

核动力装置高温蒸汽泄漏监测

核动力舰船温湿度环境监测



技术数据

输入输出

工作电压

24V DC ±20% 220V AC



电流输出

4~20mA  RL < 500 Ohm

功耗

常规模式:70mA





通道精度:±0.2%FS



自检模式80mA



数字输出

RS485(Modbus RTU)

开关量参数

触电阻 ≤ 100mΩ(1A 6VDC)



量输出

触电负载:5A 250VAC 或 5A 30VDC


机械耐久性:1×107





最大切换电压30VDC/277VAC



电耐久性:1×105次(室温 1.5s 通断)





最大切换电流8A


测量参数

相对湿度





温度



测量范围

0 ~100%RH



测量范围

−40 … 190°C

测量精度

±2.5%RH (0 … 90%RH & 20℃时)



测量精度

±0.2°C20℃时)

校准误差

±0.5%RH (0 … 40%RH)



校准误差

±0.1°C



±0.8%RH (40 … 95%RH)







τ63响应时间

30s(探头装配不锈钢烧结过滤器)



- -

- -

湿敏元件

高分子聚合物湿敏电容



温敏元件

PT10001/3B级,DIN EN 60751

湿度测量漂移

1%RH/年(中性洁净环境)



温度测量漂移

0.05/年(中性洁净环境)





上述精度均为综合精度,包括了测量的重复性、线性度以及迟滞,可溯源至CNAS标准。

机械规格

线路连接

接线端子线径最大1.5mm2



线缆接头

M16*1.5M20*1.5格兰接头

外壳材质

316不锈钢



接头通径

Φ4...8Φ6...12

探头保护

不锈钢烧结、不锈钢格栅不锈钢空隙



探头线缆直径

Φ6(辐照线缆);Φ4(高温线缆)

防护等级

IP65







 工作环境

工作温度

变送器-40 ... 80℃;探头 -40 ... 190℃


储存温度

-20 ... 60℃

型式实验

环境试验

标准



基准试验

标准

高温试验

GB/T 2423.2-2008



目视检查

RCC-E MC2000

低温试验

GB/T 2423.1-2008



前端设备性能试验

 响应时间、允差验收

温度变化试验

GB/T 2423.22-2012



电气试验

RCC-E MC3000

湿热交变试验

GB/T 2423.4-2008



电磁兼容试验

标准

机械振动试验

GB/T 2423.10-2008





IEC 61000GB/T 17626

长期运行试验

EJ/T 1197-2007





IEC 62003

抗震试验

HAF-J0053 / GB13625







辐照试验

变送器0.35kGy累积γ辐照剂量黄区








探头线缆:42kGy累积γ辐照剂量红区







资料下载:

WGTH-310N 核工业K3级苛刻环境(红区)温湿度变送器产品说明书
