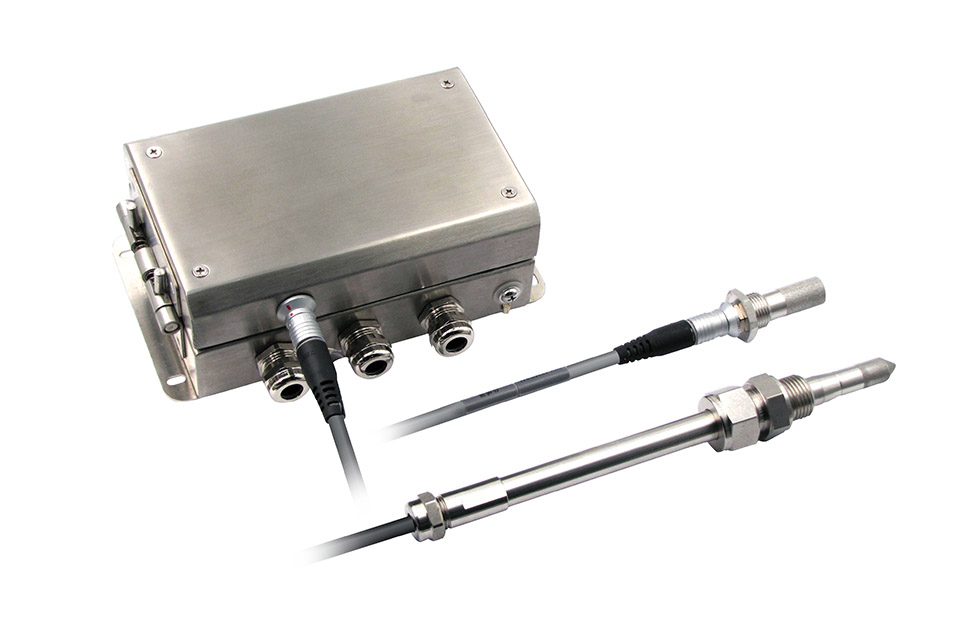

技术特点
输出信号：两路4~20mA、RS485、继电器开关量
输出参数：温度、相对湿度、露点、霜点、湿球温度、焓值、水蒸气分压力、混合比、绝对湿度、油中微水
外壳材质：316不锈钢
结构特点：上下壳可拆卸铰链设计
型式试验：核级型式试验
组态软件：CONG-01可视化上位机组态软件
自检功能：探头加热自检
探头耐压：20Bar，可水浸
探头结构：推拉自锁航空插头
辐照剂量：变送器0.35kGy累积γ辐照剂量，黄区
探头及线缆42kGy累积γ辐照剂量，红区
探头线缆：最长可达100m
测量技术：长线缆大噪声背景下的小电容信号处理
典型应用
核电站核岛区高温蒸汽泄漏监测
核废料露点参数监测
核动力装置高温蒸汽泄漏监测
核动力舰船温湿度环境监测
技术数据
输入输出
|
工作电压
|
24V DC ±20% 或220V AC
|
|
电流输出
|
4~20mA RL < 500 Ohm
|
|
功耗
|
常规模式：70mA
|
|
|
通道精度：±0.2%FS
|
|
|
自检模式：80mA
|
|
数字输出
|
RS485（Modbus RTU）
|
|
开关量参数
|
接触电阻 ≤ 100mΩ(1A 6VDC)
|
|
开关量输出
|
触电负载：5A 250VAC 或 5A 30VDC
|
|
机械耐久性：1×107次
|
|
|
最大切换电压：30VDC/277VAC
|
|
|
电耐久性：1×105次（室温 1.5s 通断）
|
|
|
最大切换电流：8A
|
测量参数
|
相对湿度
|
|
|
温度
|
|
|
测量范围
|
0 ~100%RH
|
|
测量范围
|
−40 … 190°C
|
|
测量精度
|
±2.5%RH (0 … 90%RH & 20℃时)
|
|
测量精度
|
±0.2°C（20℃时）
|
|
校准误差
|
±0.5%RH (0 … 40%RH)
|
|
校准误差
|
±0.1°C
|
|
|
±0.8%RH (40 … 95%RH)
|
|
|
|
|
τ63响应时间
|
30s（探头装配不锈钢烧结过滤器）
|
|
- -
|
- -
|
|
湿敏元件
|
高分子聚合物湿敏电容
|
|
温敏元件
|
PT1000（1/3B级，DIN EN 60751）
|
|
湿度测量漂移
|
＜1%RH/年（中性洁净环境）
|
|
温度测量漂移
|
＜0.05℃/年（中性洁净环境）
|
上述精度均为综合精度，包括了测量的重复性、线性度以及迟滞，可溯源至CNAS标准。
机械规格
|
线路连接
|
接线端子线径最大1.5mm2
|
|
线缆接头
|
M16*1.5或M20*1.5格兰接头
|
|
外壳材质
|
316不锈钢
|
|
接头通径
|
Φ4...8或Φ6...12
|
|
探头保护
|
不锈钢烧结、不锈钢格栅、不锈钢空隙等
|
|
探头线缆直径
|
Φ6（辐照线缆）；Φ4（高温线缆）
|
|
防护等级
|
IP65
|
|
|
|
工作环境
|
工作温度
|
变送器：-40 ... 80℃；探头： -40 ... 190℃
|
|
储存温度
|
-20 ... 60℃
|
型式实验
|
环境试验
|
标准
|
|
基准试验
|
标准
|
|
高温试验
|
GB/T 2423.2-2008
|
|
目视检查
|
RCC-E MC2000
|
|
低温试验
|
GB/T 2423.1-2008
|
|
前端设备性能试验
|
响应时间、允差验收
|
|
温度变化试验
|
GB/T 2423.22-2012
|
|
电气试验
|
RCC-E MC3000
|
|
湿热交变试验
|
GB/T 2423.4-2008
|
|
电磁兼容试验
|
标准
|
|
机械振动试验
|
GB/T 2423.10-2008
|
|
|
IEC 61000（GB/T 17626）
|
|
长期运行试验
|
EJ/T 1197-2007
|
|
|
IEC 62003
|
|
抗震试验
|
HAF-J0053 / GB13625
|
|
|
|
|
辐照试验
|
变送器：0.35kGy累积γ辐照剂量，黄区
|
|
|
|
|
|
探头线缆：42kGy累积γ辐照剂量，红区
|
|
|
|
